旋转编码器是用来测量转速并配合PWM技术可以实现快速调速的装置,光电式旋转编码器通过光电转换,可将输出轴的角位移、角速度等机械量转换成相应的电脉冲以数字量输出。
下面小编给大家介绍一下“旋转编码器接线方法 旋转编码器接线图讲解


1.旋转编码器接线方法

编码器有4条引线,其间2条是脉冲输出线,1条是COM端线,1条是电源线。

编码器的电源可所以外接电源,也可直接运用PLC的DC24V电源。电源“-”端要与编码器的COM端衔接,“+ ”与编码器的电源端衔接。

旋转编码器接线方法

(图片来源于互联网)


2.旋转编码器接线图讲解

红色线接电源正极,黑色线接电源负极,褐色线接输入0.00,橙色线接输入0.01,黄色线接输入0.02,绿色线接输入0.03,蓝色线接输入0.04,紫色线接输入0.05,灰色线接输入0.06,白色线接输入0.07,粉色线接输入0.08,PLC 的COM 接电源正极。

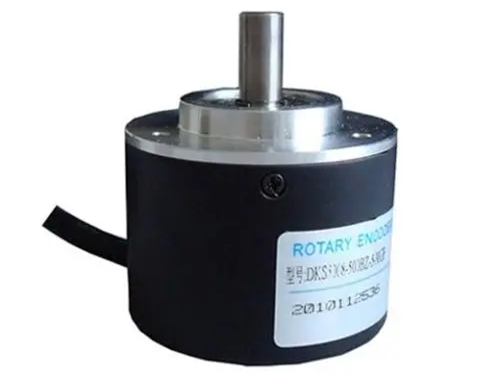

旋转编码器接线图讲解
